Reemplazo de Juntas Homocinéticas: Guía Completa y Práctica

Las juntas homocinéticas son componentes cruciales en el sistema de transmisión de tu carro, diseñadas para transferir la potencia del motor a las ruedas mientras permiten movimientos angulares y de suspensión. Aunque generalmente no requieren mantenimiento regular, es fundamental saber cómo proceder si alguna vez se rompe un fuelle. Aquí te explicamos paso a paso cómo realizar esta tarea y otros tipos de lubricación necesarios para mantener tu vehículo en óptimas condiciones.

Parte 1 de 6: Conoce los Diferentes Tipos de Ejes de Transmisión

Los ejes de transmisión varían en diseño según el uso específico para el que están fabricados. Identificar el tipo de eje de tu carro es esencial para aplicar el mantenimiento adecuado.

Parte 2 de 6: Conoce los Distintos Puntos de Lubricación

El sistema de transmisión utiliza diversas juntas articuladas que permiten la flexibilidad necesaria para el movimiento del eje. La elección del tipo de junta depende del diseño y uso del vehículo.

Parte 3 de 6: Lubricación de una Junta Homocinética

Materiales Necesarios:

• Grasa para cojinetes
• Kit de fuelle de CV
• Herramienta de sujeción de CV
• Aceite para engranajes
• Pistola de engrase
• Guantes de caucho de nitrilo
• Llaves inglesas

Paso 1: Retira la Rueda Correcta

Esta será la rueda que acciona el eje de transmisión.

Paso 2: Desconecta la Rótula Inferior y el Extremo de la Barra de Dirección del Muñón de Dirección

Consulta el manual de reparación de tu vehículo para seguir el procedimiento específico.

Paso 3: Retira el Eje del Vehículo

Si solo necesitas reemplazar la funda protectora de la junta homocinética exterior, no es necesario retirar completamente el eje. Para reemplazar el fuelle interno, sí deberás retirar el eje completo.

Paso 4: Corta las Correas de la Funda de la Junta Homocinética

Estas correas sostienen la funda en su lugar alrededor de la junta del eje.

Paso 5: Separa la Junta Homocinética y Retira el Fuelle

Ten cuidado con los cojinetes de bolas para que no se salgan de su alojamiento.

Paso 6: Retira la Funda Vieja del Eje

La funda se puede quitar fácilmente del eje.

Paso 7: Limpia la Grasa Vieja de la Junta

Asegúrate de que no haya residuos en la junta.

Paso 8: Instala la Abrazadera Pequeña de la Funda de la Transmisión

Colócala primero en el eje.

Paso 9: Instala la Nueva Funda de la Junta Homocinética

Coloca la funda sobre el eje.

Paso 10: Rellena la Junta con Grasa

Fuerza la grasa en los cojinetes de bolas con la mano.

Paso 11: Aplica Grasa al Fuelle de la Junta Homocinética

Asegúrate de que la grasa esté bien distribuida.

Paso 12: Vuelve a Ensamblar la Junta Homocinética

Hazlo exactamente como estaba originalmente.

Paso 13: Desliza la Funda de la Junta Homocinética en su Lugar

Asegúrate de que los extremos de la funda queden bien colocados en las ranuras correspondientes.

Paso 14: Fija las Abrazaderas de la Junta Homocinética

Asegura las abrazaderas sobre los extremos de la funda.

Paso 15: Vuelve a Instalar el Eje de la Transmisión

Hazlo solo si retiraste el eje completo.

Parte 4 de 6: Lubricación de una Junta Deslizante

Materiales Necesarios:

• Grasa para cojinetes
• Aceite para engranajes
• Pistola de engrase
• Guantes de caucho de nitrilo
• Pincel pequeño
• Llaves inglesas

Paso 1: Verifica si Hay un Engrasador

Si hay un engrasador, usa la pistola de engrase para inyectar grasa en la junta.

Paso 2: Retira el Eje (si no hay engrasador)

Solo retira el eje si la junta deslizante no tiene engrasador.

Paso 3: Limpia la Grasa Vieja

Elimina la grasa vieja de las estrías macho y hembra.

Paso 4: Aplica Grasa Nueva

Cubre completamente las estrías macho con grasa nueva.

Paso 5: Reinstala el Eje de Transmisión

Hazlo en orden inverso al desensamblaje.

Parte 5 de 6: Lubricación de una Junta en U

Paso 1: Verifica si Hay un Engrasador

Si lo hay, usa la pistola de engrase hasta que la grasa salga de los casquillos de los rodamientos.

Paso 2: Reemplaza las Juntas en U (si no hay engrasador y están secas)

Si no hay engrasador y las juntas están secas, deben ser reemplazadas.

Parte 6 de 6: Lubricación de un Eje Sólido

Materiales Necesarios:

• Aceite para engranajes
• Guantes de caucho de nitrilo
• Llaves inglesas

Paso 1: Inspecciona el Eje Sólido para Detectar Fugas

Busca fugas en las ruedas, en el diferencial donde se conecta el eje y en la tapa del diferencial.

Paso 2: Retira el Tapón del Nivel de Aceite del Diferencial

El tapón se encuentra a mitad del diferencial.

Paso 3: Verifica el Nivel de Aceite

El nivel del aceite debe estar a la altura de las roscas inferiores del orificio del tapón.

Paso 4: Vacía el Diferencial (si es necesario reemplazar el aceite)

Retira el tapón de drenaje y deja que el aceite se drene en un recipiente.

Paso 5: Llena con Aceite

Coloca el tapón de drenaje y llena hasta que el aceite salga por el orificio de llenado.

Paso 6: Instala el Tapón del Orificio de Llenado

Coloca el tapón de llenado y asegúrate de que esté bien ajustado.

Las juntas homocinéticas son esenciales para garantizar que la potencia del motor se transfiera de manera eficiente a las ruedas, permitiendo a su vez el movimiento angular y la suspensión del vehículo. Aunque no requieren mantenimiento frecuente, su revisión y cuidado son cruciales para prevenir daños mayores y mantener el rendimiento óptimo del carro.

Señales de Problemas en las Juntas Homocinéticas

Es vital estar atento a ciertas señales que pueden indicar problemas en las juntas homocinéticas. Algunas de estas señales incluyen:

• Chirridos o Ruidos al Girar: Si escuchas un chirrido o ruido metálico al girar el volante, puede ser indicativo de una junta homocinética desgastada.
• Vibraciones en el Volante: Las vibraciones inusuales en el volante, especialmente a altas velocidades, pueden ser un síntoma de problemas en el eje de transmisión.

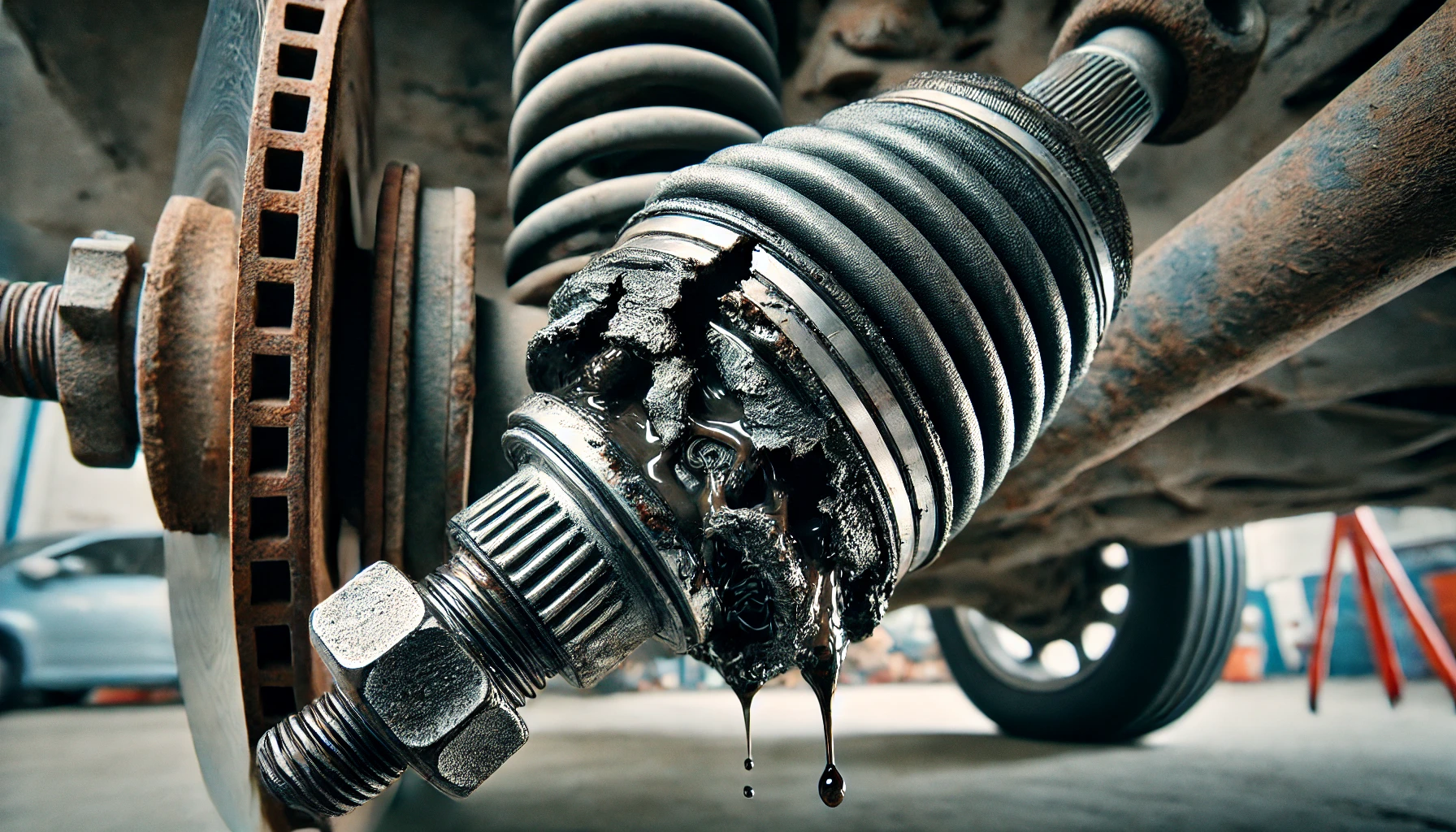

• Fugas de Grasa: La presencia de grasa en el interior de las ruedas o debajo del vehículo puede señalar un fuelle roto.

Cómo Prevenir Daños en las Juntas Homocinéticas

Inspecciones Regulares

Realiza inspecciones visuales periódicas de los fuelles de las juntas homocinéticas. Asegúrate de que no haya grietas, rasgaduras o signos de desgaste que puedan permitir la entrada de polvo y residuos.

Mantenimiento Preventivo

Aunque las juntas homocinéticas no requieren mantenimiento regular, asegurarse de que los fuelles estén en buen estado es esencial. Reemplazar un fuelle roto a tiempo puede evitar la necesidad de reemplazar toda la junta o el eje, ahorrando costos de reparación significativos.

Conducción Cuidadosa

Evita golpes y maniobras bruscas que puedan someter a las juntas homocinéticas a un esfuerzo excesivo. La conducción suave y moderada contribuye a prolongar la vida útil de estos componentes.

Opciones de Reemplazo y Reparación

En algunos casos, puede ser más económico y eficiente reemplazar todo el eje homocinético en lugar de reparar una junta específica, debido a la cantidad de mano de obra involucrada. Aquí te dejamos algunos puntos a considerar:

Reemplazo del Fuelle

Si el problema se detecta a tiempo y se limita a un fuelle roto, es posible reemplazar solo el fuelle sin necesidad de cambiar toda la junta o el eje.

Reemplazo del Eje Completo

Cuando la junta homocinética ha estado expuesta a residuos durante mucho tiempo o se ha secado debido a un fuelle roto, el reemplazo completo del eje puede ser la mejor opción. Esto asegura que todos los componentes nuevos funcionen en armonía y reduzcan el riesgo de fallos futuros.

Herramientas y Materiales Necesarios

Para realizar el mantenimiento y la reparación de las juntas homocinéticas, asegúrate de tener las siguientes herramientas y materiales a mano:

• Llaves inglesas y de vaso: Para desmontar los componentes necesarios.
• Pistola de engrase: Para aplicar grasa nueva.
• Kit de fuelle de CV: Específico para tu modelo de carro.
• Herramienta de sujeción de CV: Para asegurar las abrazaderas del fuelle.
• Grasa para cojinetes y aceite para engranajes: Para garantizar una lubricación adecuada.
• Guantes de caucho de nitrilo: Para proteger tus manos durante el trabajo.

Procedimiento de Reemplazo de una Junta Homocinética

A continuación, detallamos los pasos para reemplazar una junta homocinética, asegurando que el trabajo se realice de manera segura y eficiente:

Paso 1: Retirar la Rueda

Usa un gato de suelo para levantar el carro y coloca soportes de gato para seguridad. Retira la rueda que acciona el eje de transmisión.

Paso 2: Desconectar Componentes

Desconecta la rótula inferior y el extremo de la barra de dirección del muñón de dirección siguiendo las instrucciones del manual de reparación.

Paso 3: Retirar el Eje

Si solo vas a reemplazar el fuelle exterior, no es necesario retirar todo el eje. Para el fuelle interno, sí será necesario retirarlo.

Paso 4: Cortar las Correas del Fuelle Viejo

Usa una herramienta adecuada para cortar las correas que mantienen el fuelle en su lugar.

Paso 5: Separar la Junta Homocinética

Separa la junta homocinética y retira el fuelle, teniendo cuidado con los cojinetes de bolas.

Paso 6: Limpiar la Junta

Limpia la grasa vieja y asegúrate de que no queden residuos antes de aplicar la nueva grasa.

Paso 7: Instalar el Nuevo Fuelle

Coloca la nueva funda sobre el eje y asegúrala con las abrazaderas.

Paso 8: Rellenar la Junta con Grasa

Aplica grasa en los cojinetes y en el interior del fuelle, asegurándote de que esté bien distribuida.

Paso 9: Ensamblar y Fijar las Abrazaderas

Reensambla la junta homocinética y fija las abrazaderas en su lugar.

Paso 10: Reinstalar el Eje y la Rueda

Vuelve a instalar el eje en el carro y asegura todos los componentes antes de colocar nuevamente la rueda.
